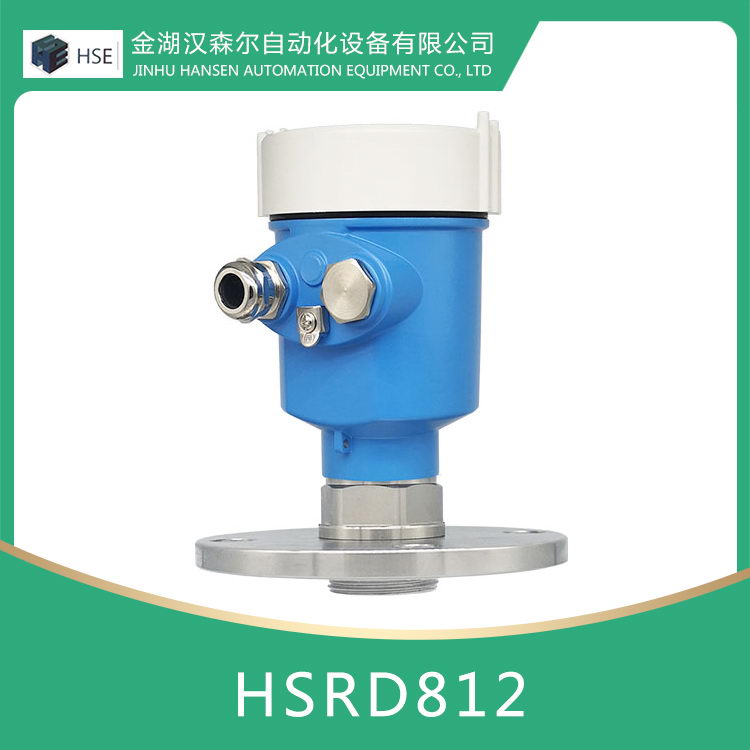

80G雷達物位計HSRD812
産品簡介
/ product introduction
HSRD81系列80G雷達物位計采用調頻連續波(FMCW) 技術。天線發射高頓的調頻雷達信号，雷達信号的頻率線性增加。發射的雷達信号經被測量介質反射後由同一天線接收。在同一時刻，發射信号頻率與接收信号頻率的頻率差與被測距離成正比。采集到的頻率差信号，經快速傅裏葉變換(FFT) 得到反射回波的頻譜，并以此計算得出待測月标的距離。
産品特點

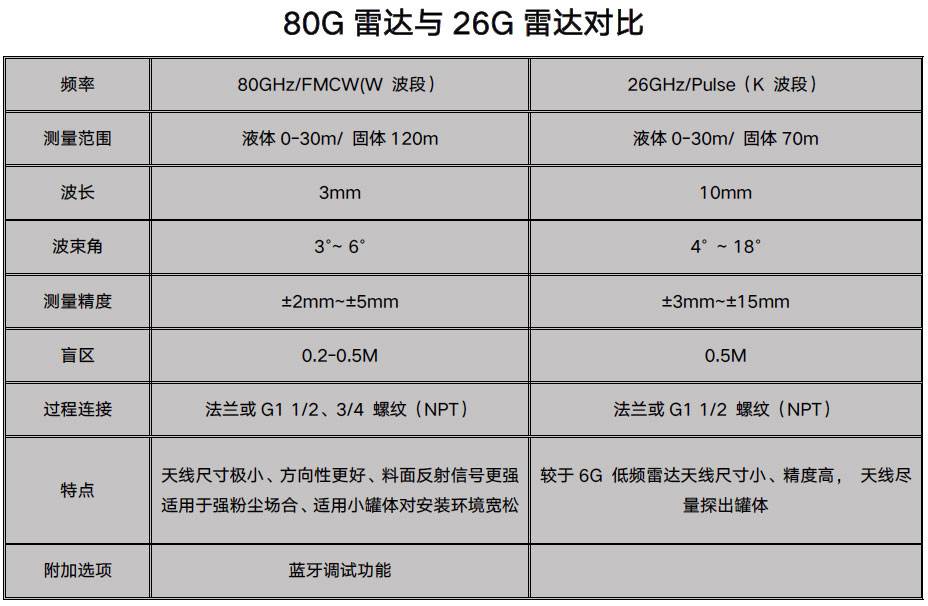

/ product characteristic 80G 雷達相對于26G 或6G 雷達具有頻率更高，波長更短，波束角更小，能量更加集中的特點，加上FMCW 技術的應用，使其具有以下特點：
量程大，盲區小
波束角小，天線尺寸小，便于安裝。受罐體接管尺寸，障礙物影響小
測量精度高，抗幹擾能力強，可靠性高。
量程大，盲區小
波束角小，天線尺寸小，便于安裝。受罐體接管尺寸，障礙物影響小
測量精度高，抗幹擾能力強，可靠性高。
技術參數
/ technical parameters
應用： 液體
測量範圍：0~30m
過程連接：法蘭
過程溫度：(-40～150)℃/(-40～200)℃
過程壓力：(-0.1～0.1)MPa/(-0.1～2.5)MPa
精度： ±2mm
天線材質：透鏡天線/不鏽鋼+PTFE
頻率： 80GHz
防爆等級：Exia IICT6/Exd IICT6
防護等級：外殼鋁殼IP67/ 塑料殼IP65
輸出信号：(4～20)mA/HART/RS485(Modbus)
現場顯示：點陣液晶，可顯示曲線（标配）
供電： 兩線制(DC24V)
四線制(DC24V 或AC220V)
測量範圍：0~30m
過程連接：法蘭
過程溫度：(-40～150)℃/(-40～200)℃
過程壓力：(-0.1～0.1)MPa/(-0.1～2.5)MPa
精度： ±2mm
天線材質：透鏡天線/不鏽鋼+PTFE
頻率： 80GHz
防爆等級：Exia IICT6/Exd IICT6
防護等級：外殼鋁殼IP67/ 塑料殼IP65
輸出信号：(4～20)mA/HART/RS485(Modbus)
現場顯示：點陣液晶，可顯示曲線（标配）
供電： 兩線制(DC24V)
四線制(DC24V 或AC220V)

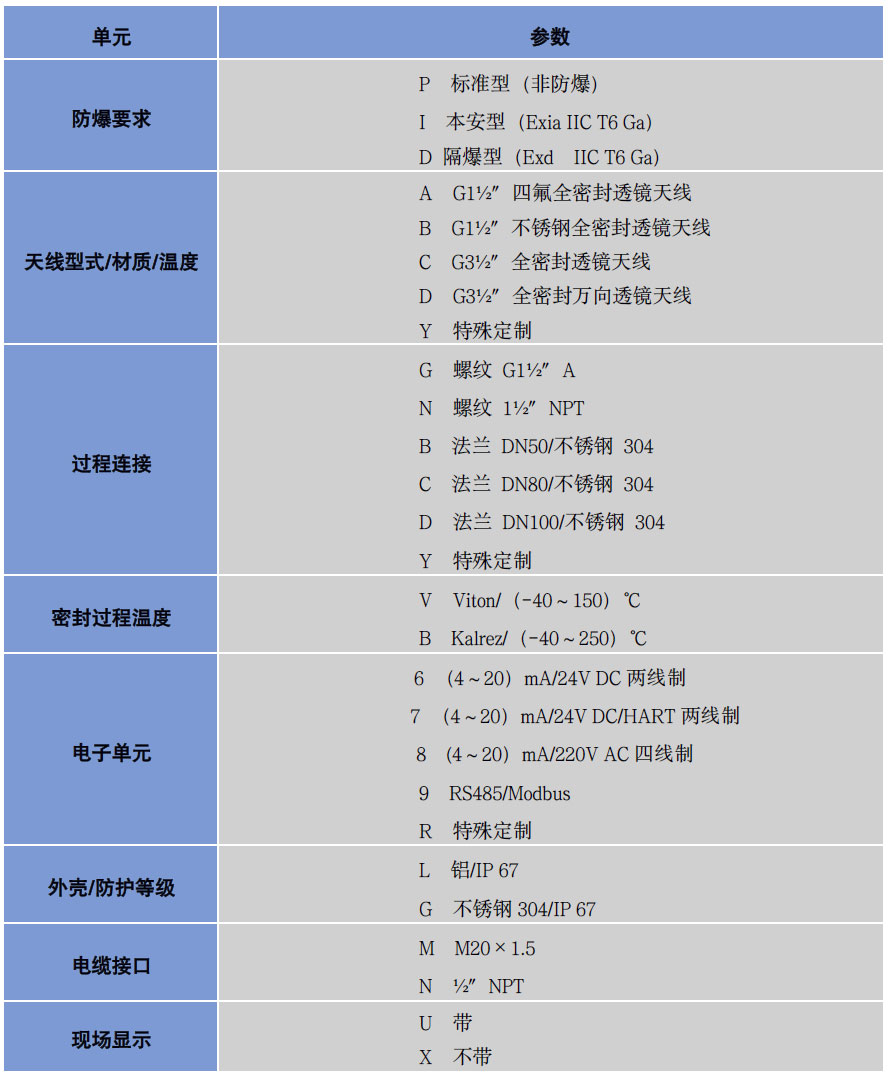

産品選型
/ product selection
