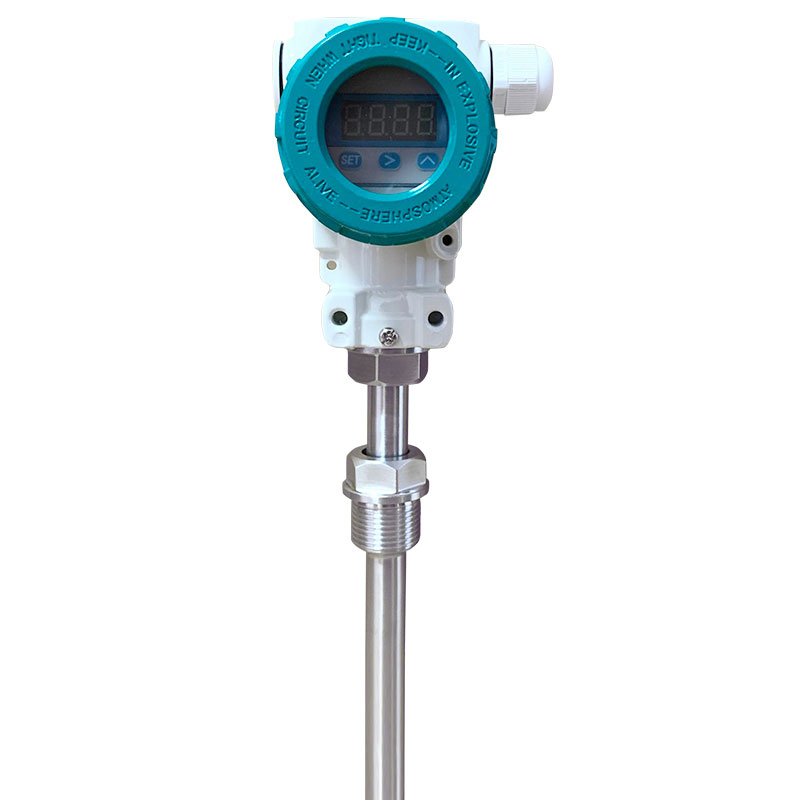

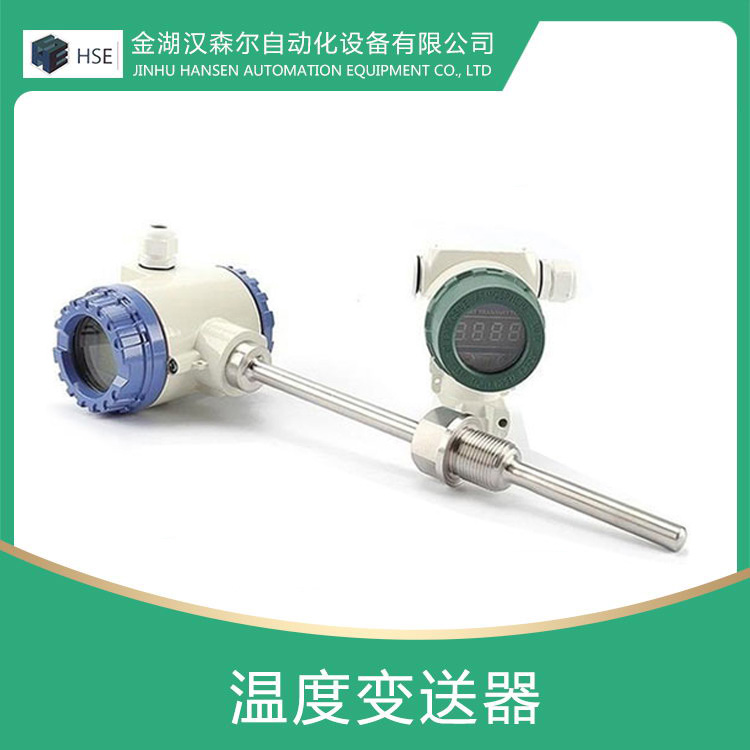

智能溫度變送器

産品簡介
/ product introduction
WB系列熱電偶、熱電阻溫度變送器是自動化儀表中的現場安裝式溫度變送器單元,與工業熱電偶、熱電阻配套使用,它采用二線制傳輸方式(兩根導線作爲電源輸入和信号輸出的公用傳輸線)。将工業熱電偶、熱電阻信号轉換成與輸入信号或與溫度信号成線性的4-20m A、0-10mA的輸出信号。
該變送器可直接安裝在熱電偶、熱電阻的接線盒内與 之形成一體化結構。它作爲新一代測溫儀表可廣泛應用于冶 金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
産品特點
/ product characteristic
1.采用矽橡膠或環氧樹脂密封結構,因此耐震、耐濕、适合在惡劣的現場境中安裝使用;
2.現場安裝在熱電偶、熱電阻的接線盒内使用,直接輸出4~20m A、0~10mA的輸出信号。這樣既節約了昂貴的補償導線費用,又提高了信号遠距離傳輸過程中的抗幹擾能力;
3.熱電偶變送器具有冷端溫度自動補償功能;
4.精度高、功耗低,使用環境溫度範圍寬,工作穩定可靠;
5.适用範圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構,也可以作爲功能模塊安裝在檢測設備中和儀表盤上使用;
6.智能型溫度變送器可通過HART調制解調器與上位機 通訊或與手持器和PC機對變送器的型号、分度号、量程進行遠程信息管理、組态、變量監測、校準和維護等功能;
7.智能型溫度變送器可按用戶實際需要調整變送器的顯示方向,并可顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例;
2.現場安裝在熱電偶、熱電阻的接線盒内使用,直接輸出4~20m A、0~10mA的輸出信号。這樣既節約了昂貴的補償導線費用,又提高了信号遠距離傳輸過程中的抗幹擾能力;
3.熱電偶變送器具有冷端溫度自動補償功能;
4.精度高、功耗低,使用環境溫度範圍寬,工作穩定可靠;
5.适用範圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構,也可以作爲功能模塊安裝在檢測設備中和儀表盤上使用;
6.智能型溫度變送器可通過HART調制解調器與上位機 通訊或與手持器和PC機對變送器的型号、分度号、量程進行遠程信息管理、組态、變量監測、校準和維護等功能;
7.智能型溫度變送器可按用戶實際需要調整變送器的顯示方向,并可顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例;
技術參數
/ technical parameters
1、輸入信号:熱電偶:K、E、J、B、S、T、N。熱電阻:Pt100、Cu100、Cu50(三線制、四線制)。智能型溫度變送器的輸入信号可通過PC機或手持器任意設置;
2、輸出信号:在量程範圍内輸出4~20mA直流信号,與熱電偶、熱電阻的輸入信号成線性或與溫度成線性。智能型溫度變送器輸出4~20mA直流信号同時疊加符合HART标準協議通信信号;
隔離式溫度變送器,輸入與輸出相隔離,隔離電壓0.5KV,增加了抗共模幹擾能力,更适合于計算機連網使用;
3、基本誤差:0.5%FS、0.2%FS、智能型0.2%FS;
4、接線方式:二線制、三線制、四線制;
5、顯示方式:四位LCD顯示現場溫度,智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數;
6、工作電壓:普通型12V~35V,智能型12V~45V,額定工作電壓爲24V;
7、允許負載電阻:500Ω(24V D C供電);極限負載電阻R(max)=50(Vmin-12), 例如在額定工作電壓24V時,負載電阻可在0-600Ω範圍内選擇使用。
8、工作環境:a: 環境溫度-25~80℃(常規型)
-25~70℃(數顯型)
-20~75℃(智能型)
b:相對濕度:5%~95%
c:機械振動f≤50Hz,振幅≤0.15mmd:無腐蝕氣體或類似的環境;
9、溫度影響系數:δ≤0.05%/℃;
2、輸出信号:在量程範圍内輸出4~20mA直流信号,與熱電偶、熱電阻的輸入信号成線性或與溫度成線性。智能型溫度變送器輸出4~20mA直流信号同時疊加符合HART标準協議通信信号;
隔離式溫度變送器,輸入與輸出相隔離,隔離電壓0.5KV,增加了抗共模幹擾能力,更适合于計算機連網使用;
3、基本誤差:0.5%FS、0.2%FS、智能型0.2%FS;
4、接線方式:二線制、三線制、四線制;
5、顯示方式:四位LCD顯示現場溫度,智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數;
6、工作電壓:普通型12V~35V,智能型12V~45V,額定工作電壓爲24V;
7、允許負載電阻:500Ω(24V D C供電);極限負載電阻R(max)=50(Vmin-12), 例如在額定工作電壓24V時,負載電阻可在0-600Ω範圍内選擇使用。
8、工作環境:a: 環境溫度-25~80℃(常規型)
-25~70℃(數顯型)
-20~75℃(智能型)
b:相對濕度:5%~95%
c:機械振動f≤50Hz,振幅≤0.15mmd:無腐蝕氣體或類似的環境;
9、溫度影響系數:δ≤0.05%/℃;

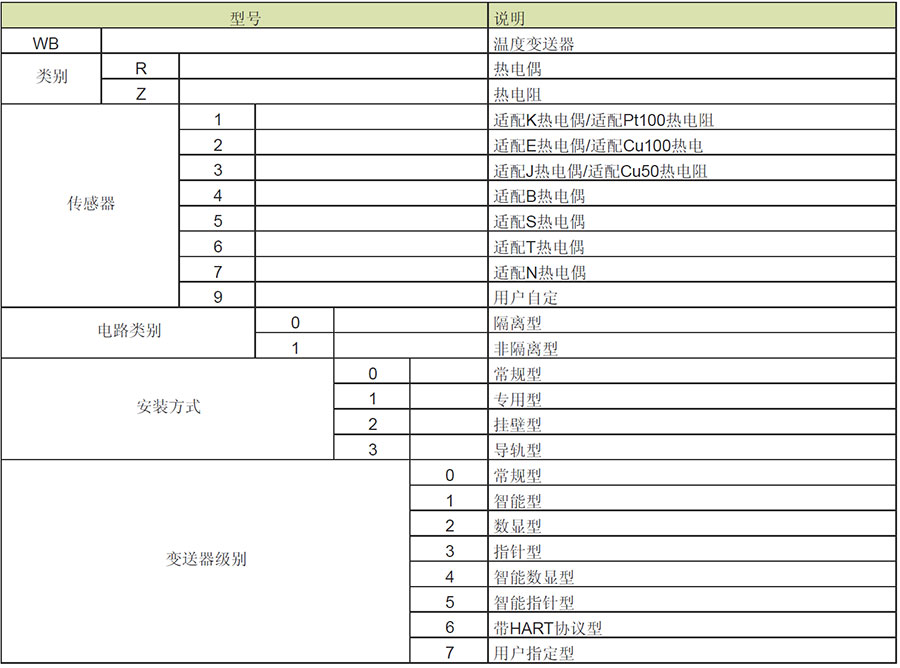

産品選型
/ product selection
