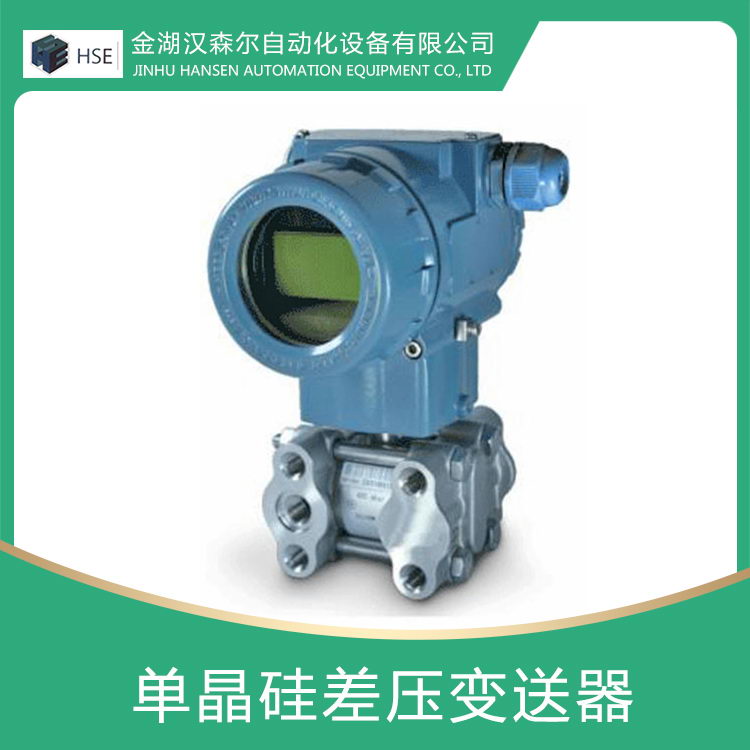

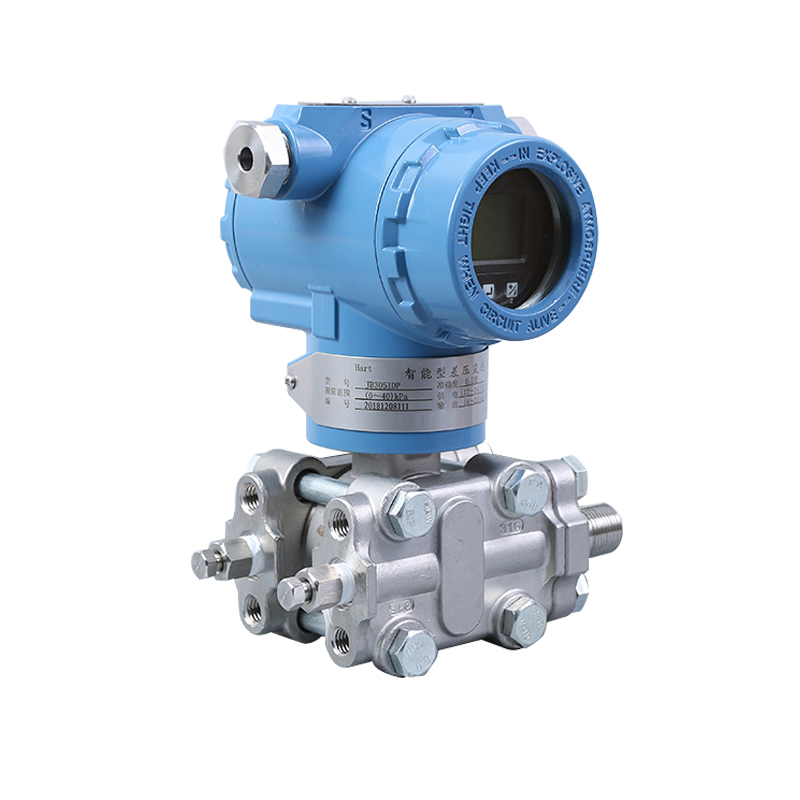

單晶矽微差壓變送器
産品簡介
/ product introduction
HS系列單晶矽微差壓變送器用于測量差壓小于1kPa的液體、氣體或蒸汽的液位、密度、壓力及流量，輸出4-20mA+HART電流信号。微差壓變送器測量範圍(未遷移時)最小爲100Pa，最大1000Pa，精度0.1%，高穩定性、極低溫度漂移和長壽命是本産品核心技術亮點。

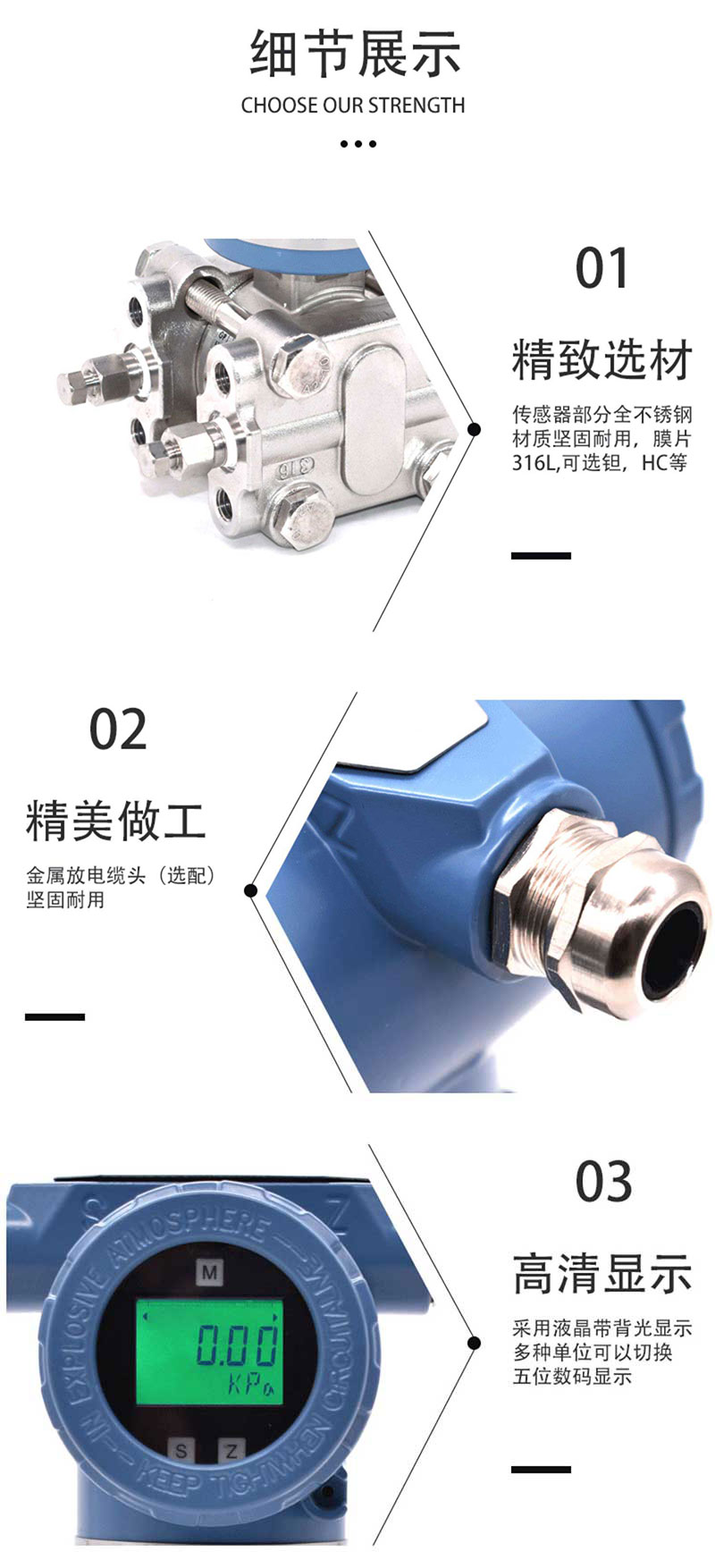

産品特點
/ product characteristic◆單晶矽微差壓變送器用采用瑞士原裝ROCKSENSOR壓力傳感器和電路生産，精度爲±0.1%
◆專利雙過載保護膜片設計，單向過壓最高可達10MPa
◆單晶矽微差壓變送器優異的靜壓性能，遠非同場合電容式産品所能媲比，靜壓誤差最優可控制在：
◆靜壓傳感器選0時：SPAN A=±(0.5%URL+0.1%SPAN)/10MPa
◆靜壓傳感器選1時：SPAN A=±(0.025%URL+0.05%SPAN)/10MPa
◆單晶矽微差壓變送器最高10:1的量程比調節
◆單晶矽微差壓變送器電磁兼容性(EMC)符合GB/T 18268.1-2008
◆三種報警電流輸出模式用戶可選擇
◆微差壓變送器可自由編程組态，總線标準4-20mA+HART輸出
技術參數
/ technical parameters|
應 用 |
測量壓力、差壓、液位、流量等多種工業參數，可以廣泛應用于石油、化工、電力、冶金等行業。 |
|
測量對象 |
液體、氣體、蒸汽 |
|
精度 |
精度爲所調量程的±0.075%。若所調量程<1/10最大量程，則精度爲所調量程的±[0.025+0.005×（最大量程/所調量程）]% |
|
環境溫度 |
-40℃～85℃ （無顯示） / -30℃～70℃ （有顯示） / 30℃～60℃ （防爆型式 IC） |
|
貯藏溫度 |
-40℃～100℃（無顯示） / -40℃～85℃ （有顯示） |
|
介質溫度 |
-20℃～+550℃ |
|
環境濕度 |
5%～100%RH |
|
溫度影響 |
每28℃（50℉）變換時的影響所調量程≥0.1最大量程：±[0.019% 最大量程 +0.125% 所調量程]所調量程＜0.1最大量程：±[0.025%最大量程+0.125%所調量程] |
|
阻尼調整 |
時間常數0～15秒 |
|
更新時間 |
0.2秒 |
|
啓動時間 |
≤5秒 |
|
顯示 |
可選的6位數字及5位字母LCD液晶顯示模塊 |
|
負載電阻 |
0～1500Ω（通常情況時） / 250～550Ω（使用HART通訊時） |
|
輸出 |
模拟：2線的4～20mA / 數字：HART，FF，PA等信号 |
|
電源 |
9～32VDC（FF、PA儀表） / 9～17.5VDC（FF、PA防爆型儀表） 11.9～42VDC（HART儀表） / 11.9～30VDC（HART防爆型儀表） |
|
絕緣 |
在端子與外殼之間：500Vrms（707VDC） |
|
長期穩定性 |
12個月爲最大量程的±0.1% |
|
靜壓影響 |
最大量程的±0.25%/13.8MPa |
|
安裝位置影響 |
最大零點漂移爲0.24kPa |
|
電源影響 |
小于所校量程的0.005%/V |
|
防爆性能 |
本質安全型 Ex ia IIC T4 |
|
防護等級 |
IP65 |
|
振動影響 |
任意軸向0～200Hz，誤差爲最大量程的±0.05%/g |
産品選型
/ product selection|
代碼 |
變送器結構類型① |
備注 |
||||
|
HS1151 |
漢森爾1151型壓力/差壓變送器 |
 |
||||
|
HS3351 |
漢森爾3351型壓力/差壓變送器 |
 |
||||
|
HS3351T |
漢森爾3351T型直接安裝式壓力變送器 |
 |
||||
|
代碼 |
測量類型② |
DR |
DP |
GP |
HP |
AP |
|
DR |
HS微差壓變送器 |
* |
|
|
|
|
|
DP |
HS差壓變送器 |
|
* |
|
|
|
|
GP |
HS表壓變送器 |
|
|
* |
|
|
|
HP |
HS高靜壓變送器 |
|
|
|
* |
|
|
AP |
HS絕壓變送器 |
|
|
|
|
* |
|
代碼 |
測量範圍③ |
DR |
DP |
HP |
GP |
AP |
|
2F |
(0—0.1～1)kPa |
* |
|
|
|
|
|
3E |
(0—1～6)kPa |
|
* |
* |
* |
|
|
4E |
(0—6～40)kPa |
|
* |
* |
* |
* |
|
5E |
(0—40～200)kPa |
|
* |
* |
* |
* |
|
6E |
(0—0.16～1)MPa |
|
* |
* |
* |
* |
|
7E |
(0—0.4～2)MPa |
|
* |
* |
* |
* |
|
8E |
(0—1.6～8)MPa |
|
|
|
* |
* |
|
9E |
(0—4～20)MPa |
|
|
|
* |
|
|
0E |
(0—6～40)MPa |
|
|
|
* |
|
|
代碼 |
準确度等級④ |
|
|
|
|
|
|
1 |
0.1級 |
|
|
|
|
|
|
2 |
0.2級 |
|
|
|
|
|
|
5 |
0.5級 |
|
|
|
|
|
|
代碼 |
防爆類型 ⑤ |
|||||
|
P |
普通型 |
|||||
|
d |
隔爆型 dⅡBT4 |
|||||
|
i |
本質安全型 iaIICT6 |
|||||
|
代碼 |
靜壓等級 ⑥ |
|
|
|
|
|
|
1 |
≤2.5 一般靜壓 |
|
|
|
|
|
|
2 |
≤6.4 一般靜壓 |
|
|
|
|
|
|
3 |
≤10 一般靜壓 |
|
|
|
|
|
|
4 |
≤16 高靜壓 |
|
|
|
|
|
|
5 |
≤25 高靜壓 |
|
|
|
|
|
|
6 |
≤32 高靜壓 |
|
|
|
|
|
|
代碼 |
顯示表頭 ⑦ |
|||||
|
/ |
無現場顯示 |
|||||
|
M1 |
(0～100)%線性指針表 |
|||||
|
M3 |
3 1/2位LCD數字顯示器 |
|||||
|
M4 |
3 1/2位LED數字顯示器 |
|||||
|
M5 |
智能LCD顯示器 |
|||||
|
選型舉例： |
HS3351 DP 3E S 22 M5 C1 B1漢森爾3351型差壓變送器量程爲3E智能帶HART協議，帶LCD顯示，管裝彎支架。 |
|||||
