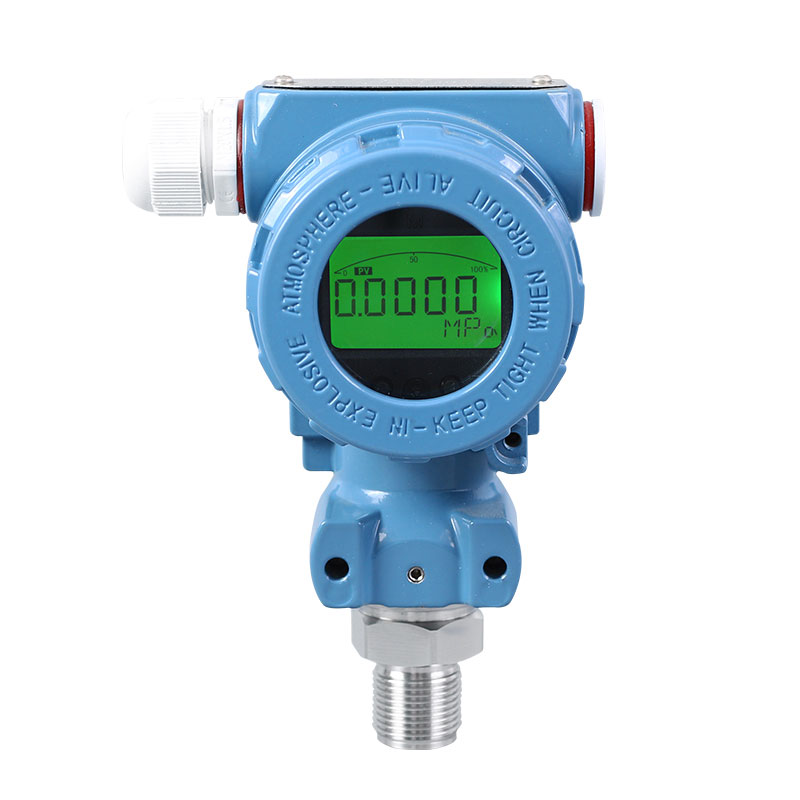

擴散矽壓力變送器
産品簡介
/ product introduction
HS系列2088壓力變送器采用國際先進水平的傳感器，配合高精度電子元件，經激光調阻和溫度補償，線形補償、信号放大、V/I轉換、壓力過載限流等信号處理等嚴格的工藝過程裝配而成，直接用3位半數字顯示壓力值并輸出工業标準的(4～20)mA信号。該産品經長期老化及穩定性考核等工藝進行了篩選，具有抗過壓、過流、反向、雷擊和電磁幹擾等功能，具有較高的性價比。産品性能穩定可靠，安裝方便。
産品特點
/ product characteristic2、0.20%參考精度(包括線性、遲滞性和重複性)、高可靠性、高穩定性
3、零點和量程可調；激光調阻溫度補償
4、可選的液晶表頭(刻度可調)
5、小巧,質輕,易于安裝和運輸
6、穩定，可靠，易于維護，抗射頻幹擾
7、無安裝位置影響
技術參數
/ technical parameters|
應 用 |
測量壓力、差壓、液位、流量等多種工業參數，可以廣泛應用于石油、化工、電力、冶金等行業。 |
|
測量對象 |
液體、氣體、蒸汽 |
|
精度 |
精度爲所調量程的±0.075%。若所調量程<1/10最大量程，則精度爲所調量程的±[0.025+0.005×（最大量程/所調量程）]% |
|
環境溫度 |
-40℃～85℃ （無顯示） / -30℃～70℃ （有顯示） / 30℃～60℃ （防爆型式 IC） |
|
貯藏溫度 |
-40℃～100℃（無顯示） / -40℃～85℃ （有顯示） |
|
介質溫度 |
-20℃～+550℃ |
|
環境濕度 |
5%～100%RH |
|
溫度影響 |
每28℃（50℉）變換時的影響所調量程≥0.1最大量程：±[0.019% 最大量程 +0.125% 所調量程]所調量程＜0.1最大量程：±[0.025%最大量程+0.125%所調量程] |
|
阻尼調整 |
時間常數0～15秒 |
|
更新時間 |
0.2秒 |
|
啓動時間 |
≤5秒 |
|
顯示 |
可選的6位數字及5位字母LCD液晶顯示模塊 |
|
負載電阻 |
0～1500Ω（通常情況時） / 250～550Ω（使用HART通訊時） |
|
輸出 |
模拟：2線的4～20mA / 數字：HART，FF，PA等信号 |
|
電源 |
9～32VDC（FF、PA儀表） / 9～17.5VDC（FF、PA防爆型儀表） |
|
絕緣 |
在端子與外殼之間：500Vrms（707VDC） |
|
長期穩定性 |
12個月爲最大量程的±0.1% |
|
靜壓影響 |
最大量程的±0.25%/13.8MPa |
|
安裝位置影響 |
最大零點漂移爲0.24kPa |
|
電源影響 |
小于所校量程的0.005%/V |
|
防爆性能 |
本質安全型 Ex ia IIC T4 |
|
防護等級 |
IP65 |
|
振動影響 |
任意軸向0～200Hz，誤差爲最大量程的±0.05%/g |
産品選型
/ product selection|
代碼 |
2088壓力變送器型号 |
|
HS2088A |
漢森爾 2088壓力變送器 |
|
HS2088B |
漢森爾2088差壓變送器 |
|
HS2088C |
漢森爾2088中高溫壓力變送器 |
|
HS2088W |
漢森爾2088衛生型壓力變送器 |
|
HS2088F |
漢森爾2088小巧型壓力變送器 |
|
代碼 |
測壓類型 |
|
AP |
絕壓 |
|
GP |
表壓 |
|
DP |
差壓 |
|
代碼 |
測量範圍 |
|
|
見表 19 |
|
代碼 |
準确度等級 |
|
1 |
0.1級 |
|
2 |
0.2級 |
|
5 |
0.5級 |
|
代碼 |
防爆類型 |
|
P |
普通型 |
|
d |
隔爆型dⅡBT4 |
|
i |
本質安全型 iaⅡCT6 |
|
代碼 |
顯示類型 |
|
/ |
無現場顯示 |
|
M1 |
(0～100)%線性指針表 |
|
M3 |
3 1/2位LCD數字顯示器 |
|
M4 |
3 1/2位LED數字顯示器 |
|
M5 |
智能LCD顯示器 |
|
代碼 |
接口尺寸 |
|
2 |
M20X1.5 外螺紋 |
|
3 |
G1/2 外螺紋 |
|
T |
特殊規格 |
|
代碼 |
接線方式 |
|
1 |
直接引線（不特别說明，按1米線提供） |
|
2 |
Hirschmann接頭 |
|
3 |
航空插頭 |
|
4 |
接線端子 |
|
T |
特殊規格 |
|
代碼 |
輸出信号 |
|
E |
(4～20)mA (1～5V)模拟信号 |
|
S |
(4～20)mA智能型，帶HART協議 |
|
T |
特殊規格 |
|
代碼 |
工作電源 |
|
2 |
24V DC |
|
5 |
220V AC,50Hz |
|
T |
特殊規格 |
