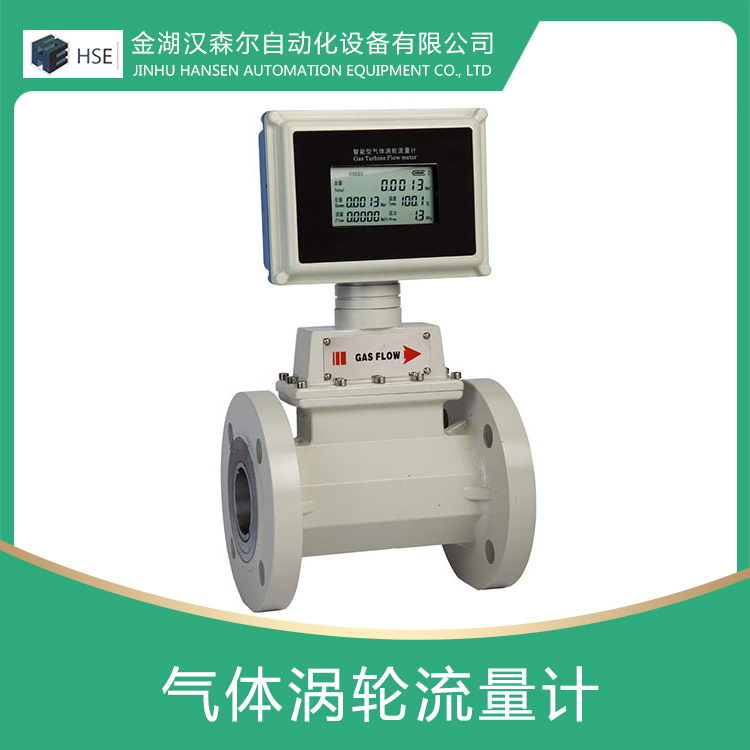

氣體渦輪流量計
産品簡介
/ product introduction
HSGW型氣體渦輪流量計采用渦輪進行測量。它先将流速轉換爲渦輪的轉速，再将轉速轉換成與流量成正比的電信号。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信号爲頻率，易于數字化。圖中感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而産生感應信号。信号經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時将脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信号，不僅提高了檢測電路的抗幹擾性，而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以内。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。
産品特點
/ product characteristic2. 采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越。
3. 具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%
4. 儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強
5. 采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年
6. 采用高性能MCU中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同
7. 屏顯示方便的人機界面實現， 以标準485形式進行數據傳輸。
8. 采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作。
9. 采用1Cr18Ni9Ti全不鏽鋼結構，（渦輪采用2Cr13）防腐性能好。
10. 容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間内将其組合拆開， 内部清洗簡單。
11. 有較強抗磁幹擾和振動能力、性能可靠、壽命長
12. 現場顯示型液晶屏顯示清晰直觀，功耗低，3V锂電池供電可連續運行5年以上，
13. 耐腐蝕，适用于酸堿溶液
技術參數
/ technical parameters插入式：DN100～DN2000
精度等級： 管道式：±0.5級，±1.0級
插入式：±1.5級、±2.5級
環境溫度： -20℃～50℃
介質溫度： 測量液體：-20℃～120℃
測量氣體：-20℃～80℃
大氣壓力： 86KPa～106KPa
公稱壓力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等級： ExdIIBT4
連接方式： 螺紋連接、法蘭夾裝、法蘭連接、插入式等
直管段要求：氣體：上遊直管段應≥10DN，下遊直管段應≥5DN
液體：上遊直管段應≥20DN，下遊直管段應≥5DN
插入式：上遊直管段應≥20DS，下遊直管段應≥7DS（DS爲管道實測内徑）
顯示方式： （1）遠傳顯示： 脈沖輸出、電流輸出(配顯示儀表)
（2）現場顯示：8位LCD顯示累積流量，單位(m3) 4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速
溫度壓力補償型：
A、顯示标準瞬時流量及标準累計流量
B、顯示當前壓力、溫度、電池電壓
輸出功能：
（1）脈沖輸出，p-p值由供電電源确定
（2）4～20mA兩線制電流輸出
（3）單位體積脈沖輸出及傳感器原始脈沖輸出
（4）帶有RS485通迅接口
供電電源：
（1）DC5～24V
（2）标準型3V锂電池安裝于儀表内部可連續使用八年以上
（3）溫壓補償型3V锂電池安裝于儀表内部可連續使用四年以上
（4）傳輸距離：傳感器至顯示儀距離可達500m
産品選型
/ product selection
|

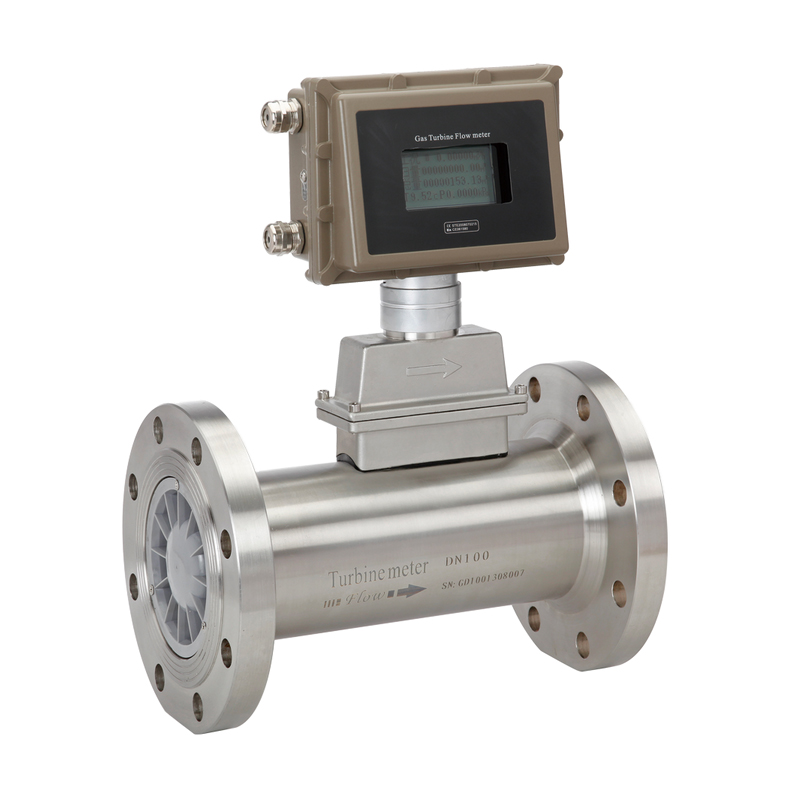

産品圖片 |
|
|
|
||
|
儀表型号 |
HSGW-1 |
HSGW-2 |
HSGW-3 |
HSGW-4 |
HSGW-5 |
|
信号輸出 |
脈沖 |
4-20mA |
無 |
4-20mA |
可選4-20mA/脈沖 |
|
供電電源 |
+24VDC±15% |
+24VDC±15% |
锂電池 |
24VDC±15% |
24VDC±15%+锂電池 |
|
精度等級 |
2.5~1.5級 |
1.5~1.0級 |
1.5~1.0級 |
||
|
測量範圍 |
标準量程 |
标準量程或擴展量程 |
标準量程或擴展量程 |
||
|
顯示器 |
無 |
有 |
有 |
||
|
溫壓補償 |
無 |
無 |
有 |
||
|
通訊接口 |
無 |
無 |
RS485 |
||
|
實時記錄 |
無 |
無 |
有 |
||
|
儀表材質 |
鋁合金或不鏽鋼 |
鋁合金或不鏽鋼 |
鋁合金或不鏽鋼 |
||
|
防爆等級 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
||
|
防護等級 |
IP65 |
IP65 |
IP65 |
||
|
整機功耗 |
＜1W |
＜1W |
＜1W |
||
|
儀表通經 |
DN25~DN300 |
DN25~DN300 |
DN25~DN300 |
||
|
安裝方式 |
法蘭安裝 |
法蘭安裝 |
法蘭安裝 |
||
|
介質溫度 |
-20℃~80℃ |
-20℃~80℃ |
-20℃~80℃ |
||
|
環境溫度 |
-30℃~60℃ |
-30℃~60℃ |
-30℃~60℃ |
||
