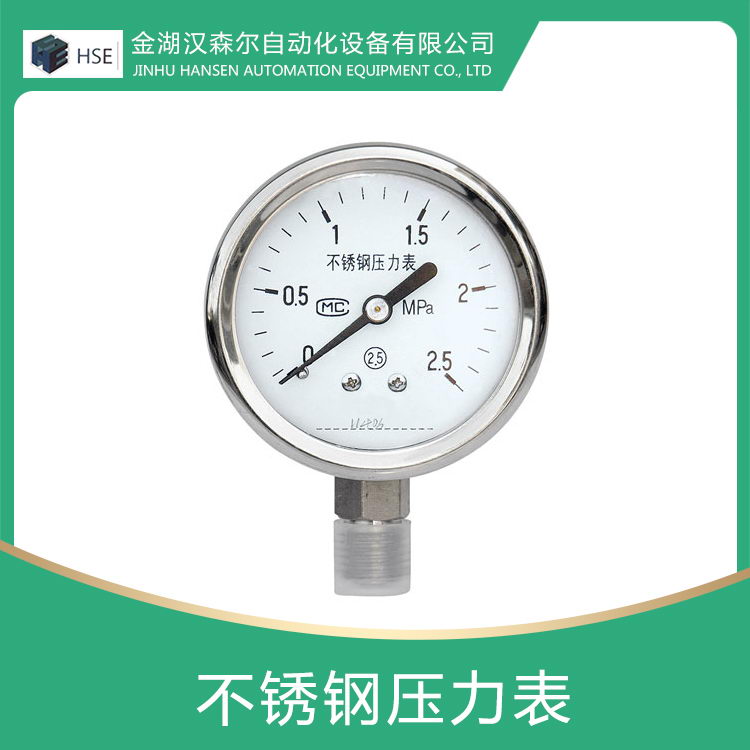

不鏽鋼壓力表

發布時間:2022-05-22
不鏽鋼壓力表

産品概述

/ product introduction
不鏽鋼壓力表采用直接接觸式接頭和感壓元件材料,采用icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316,結構爲全密封型,不鏽鋼壓力表具有較強的防被測介質腐蝕和抗環境腐蝕的能力。不鏽鋼壓力表适用于腐蝕性較強的适合不鏽鋼元件檢測的介質和惡劣的外部腐蝕環境中 ,廣泛應用于石油、化工、冶金等工業。
産品特點 技術參數 産品選型
訂購熱線:18915190866

産品簡介

/  product introduction

不鏽鋼壓力表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。壓力表通過表内的不鏽鋼敏感元件(波登管、膜盒、波紋管)的彈性形變,再由表内機芯的轉換機構将彈性形變傳導至指針,引起指針轉動來顯示壓力。對于在外殼内充液(一般爲矽油或甘油)的儀表,能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
不鏽鋼壓力表

産品特點

/  product characteristic
●具有較強的防被測介質腐蝕和抗環境腐蝕的能力;
●鋁制微調指針;
●調零指針、最大值指針;
●不鏽鋼壓力表有特殊的表盤,比如雙範圍、特别的單位、清晰的刻度等等;   
●堅固前面闆帶洩壓後蓋的安全結構;
●焊接式波登管,可以延長波登管的使用壽命;
●過壓/真空保護措施:過壓保護止釘,真空保護止釘;
●表玻璃:防震玻璃/夾層安全玻璃;   
●阻尼釘:有效消除脈動;
●充油:能夠抵抗被測介質壓力的脈動和工作環境劇烈震動的影響,兼顧了耐腐蝕性和抗震性能。 

技術參數

/  technical parameters
●精度等級 :±1.0%;±1.6% ;±2.5%;
●表殼直徑:60mm;100mm ;150mm ;200mm;
●表殼材質:304不鏽鋼 ,316不鏽鋼;
●表殼形式:安全殼構造,隔闆裝置後釋放;
●彈性元件及接頭體材質:304; 316,彈性元件與接頭體氩弧焊接;
●機芯材質: 304不鏽鋼,316不鏽鋼;

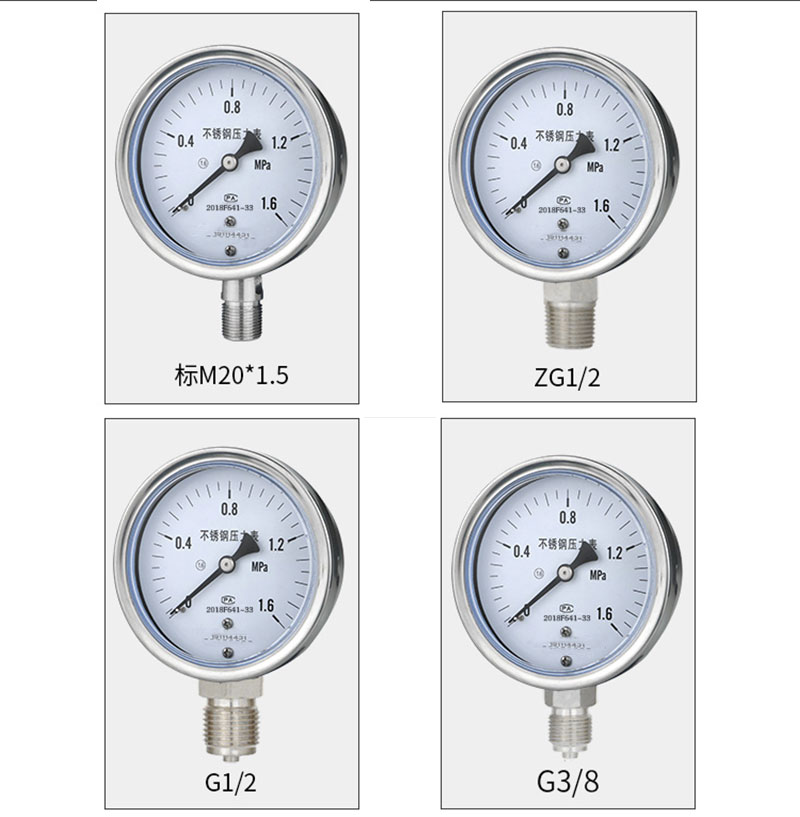

●接頭螺紋:M14×1.5;G1/4; M20×1.5 ;1/2 NPT 等;
●測量範圍:-0.1~0 MPa或,0.1~160 MPa;
●指針: 普通;
●表玻璃: 有機玻璃、安全型雙層玻璃;
●耐震型充填材質 甘油98%(可選擇矽油、氟油或其它類别);
●使用環境溫度:-25~70℃(外殼内充液),-40~70℃(外殼内不充液);
●溫度影響:不大于0.4%/10℃(使用溫度偏離20±5℃);
●抗工作環境振動:V·H·4級(外殼内充液) V·H·3級(外殼内不充液);
●重量:0.2kg (Y-50)   0.35Kg(Y-60)   0.55Kg(Y-75)   0.85Kg(Y-100)   0.95kg (Y-150)。

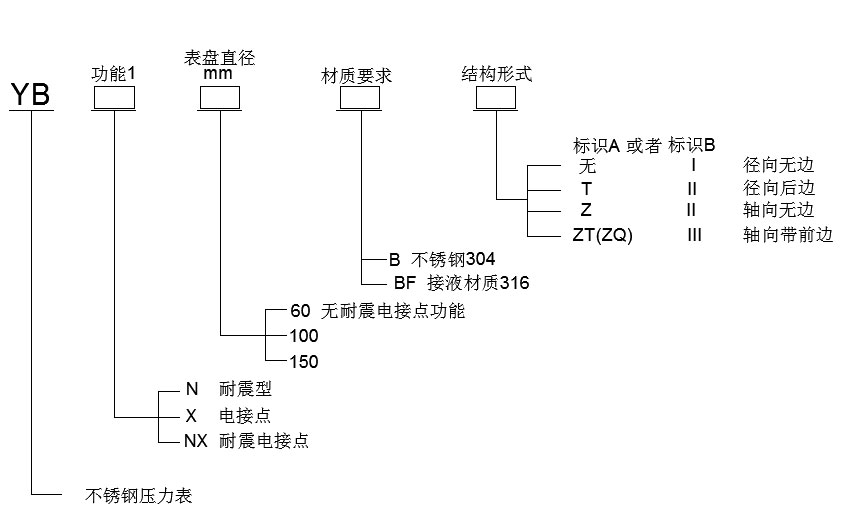

産品選型

/  product selection

不鏽鋼壓力表
