熱電偶

發布時間:2022-05-22

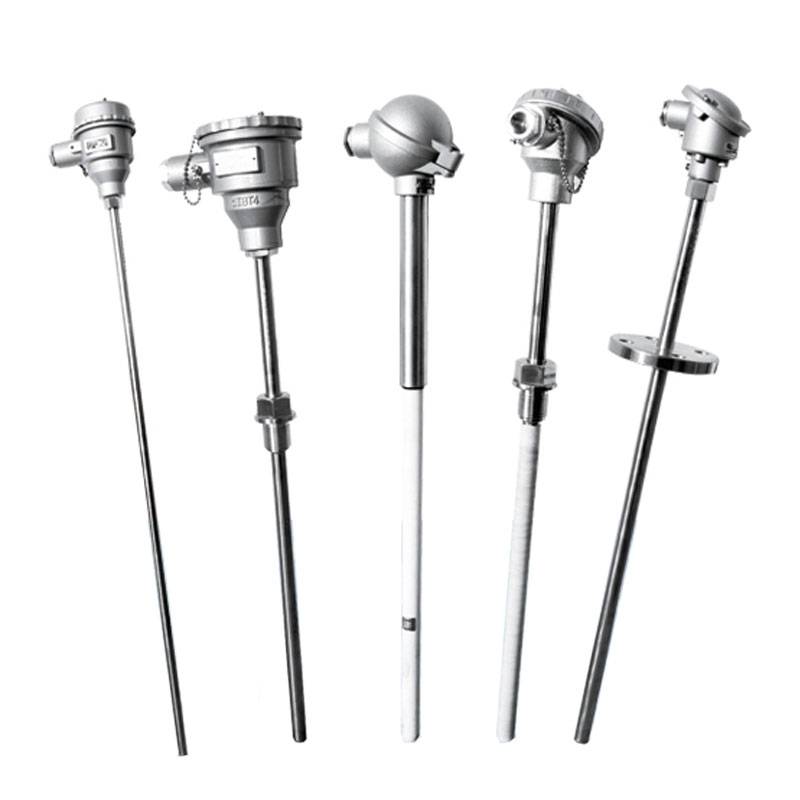

熱電偶

産品概述

/ product introduction
工業用裝配式熱電偶作爲測量溫度的傳感器,通常和顯示儀表,記錄儀表和電子調節器配套使用。它可以直接測量各種生産過程中從0℃~1800℃範圍内的液體、蒸汽和氣體介質以及固體的表面溫度。
産品特點 技術參數 産品選型
訂購熱線:18915190866

産品簡介

/  product introduction

         熱電偶的工作原理是:兩種不同成分的導體兩端經焊接、形成回路,直接測溫端叫測量端,接線端子叫參比端。當測量端和參比端存在溫差時,就會在回路中産生熱電流,接上顯示儀表,儀表上就指示出熱電偶所産生的熱電動勢的對應溫度值。

       熱電偶的熱電動勢将随着測量端溫度升高而增長,熱電動勢的大小隻和熱電偶導體材質以及兩端溫度有關,和熱電極的長度、直徑無關。
       裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構,并配以各種安裝固定裝置組成。
熱電偶結構圖
熱電偶

産品特點

/  product characteristic
●高鉻鑄鋼整體鑽孔,耐高溫耐沖擊耐磨;
●直徑任選滿足各種窯孔徑要求,快速反應功能,較強的穩定性;
●任意可供選擇的保護管長度;
●不需預熱即可使用;
●多種安裝方式(直插式、螺紋固定、活動法蘭、固定法蘭);
●配數顯表頭可就地顯示;
●可内置變送器,輸出4-20mA,長距離傳送電流信号,減少由于導線傳輸引起的誤差;
●使用環境溫度範圍寬,工作穩定可;
●耐磨材料工藝:耐磨材料是在合金基材的金屬表面通過高壓電脈沖産生局部chao高溫把基材金屬工藝處理,不同于金屬塗層那樣讓一種金屬附在基材上,而是在基材金屬表面重新生成一種新合金,該金屬層和内部基材本質原是一個整體,因此耐磨性能大大提高;
●經過處理的鎢碳合金表面硬度達到洛氏HRC76(約爲維氏1750,陶瓷等級)是普通不鏽鋼硬度的10 倍;
●表面合金層與基材不鏽鋼生成一個整體,因此熱膨脹系數和脆性相同,不會在高溫下開裂;
●耐高溫性能好,耐磨合金層耐溫可達1800,長期可在1200溫度下正常使用;
●由于是鎢碳化合物,耐氧化性能是316不鏽鋼的兩倍;
●使用壽命長,在燃煤CFB鍋爐床溫上使用保質期12個月。

技術參數

/  technical parameters

熱電偶類别

代号

分度号

測量範圍℃

允許誤差△t℃

鉑铑 30--鉑铑 6

WRR

B

0~1800

±1.5℃或±0.25﹪t

鉑铑 10--鉑

WRP

S

0~1600

±1.5℃或±0.25﹪t

鎳鉻--鎳矽

WRN

K

0~1300

±2.5℃或±0.75﹪t

鎳鉻--銅鎳

WRE

E

0~800

±2.5℃或±0.75﹪t

●絕緣電阻:>100MΩ(常溫下);
●試驗電壓:500VDC;
●電氣出口:M20×1.5 NPT1/2;
●連接尺寸:M27×2 NPT3/4;
●防護等級:IP65;
●精度等級:I級(±1.5℃或±0.4%∣t∣℃);
●法蘭标準:美國标準 ASME/ANSIB116.5-88 德國标準 DIN26282638-1975。

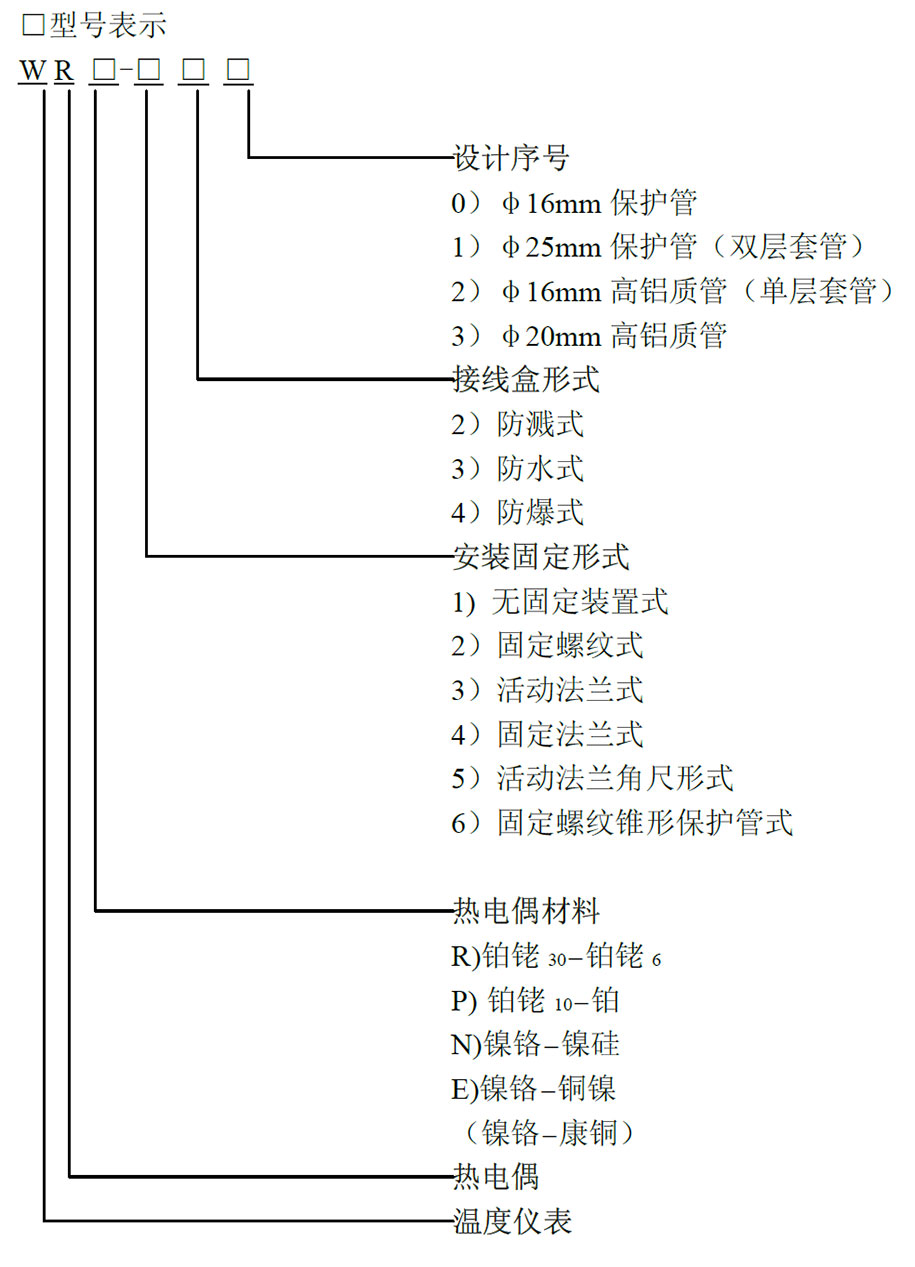

産品選型

/  product selection

熱電偶
