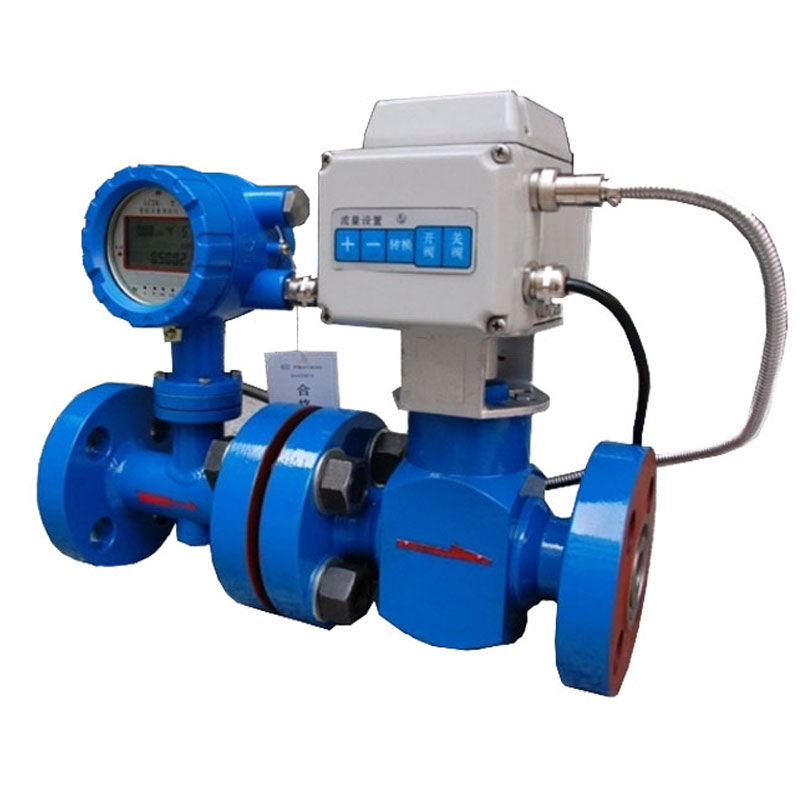

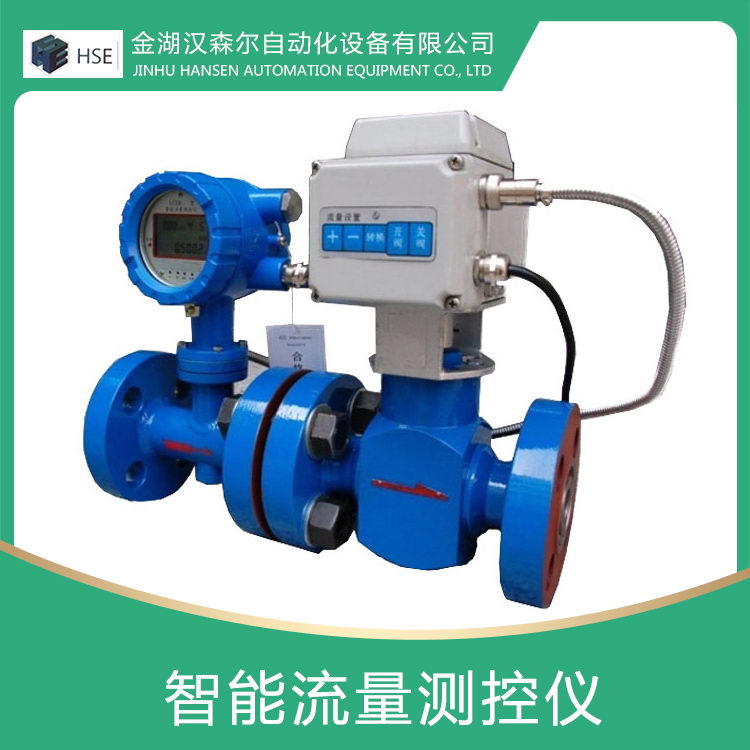

智能流量測控儀
産品簡介
/ product introduction
智能流量測控儀的開發成功，徹底地改變了傳統的注水流量隻能由人工調節的做法。傳統的人工調節流量不但費力耗時，而且會造成人爲的差錯或數據不實，特别是在夜間，配水間無人看管，由于注水壓力波動大，會出現注水流量的嚴重失控，使得注水效果低下，直接影響到采收率。而該測控儀的投放使用，其卓越的産品性能的發揮，能真正地做到了按配注量均勻注水的工藝要求。可以說這是油田注水領域一場重大的技術革新，必将帶來顯著的經濟和社會效益。 該系列測控儀有一體式和分體式兩種類型、而且同一口徑有多種規格的流量測量範圍、以及在外供電方式上有交、直流兩種，能盡量滿足用戶根據不同區塊的情況進行訂貨選型；在殼體結構上均采用“芯子可取”的可拆卸式設計，以方便用戶檢修和周期檢定；還有如電機的過載和過熱保護、抗震、抗幹擾等一系列先進的電子和電氣技術的應用，使得産品更加完美、耐用。
産品特點
/ product characteristic ●顯示總流量、瞬時流量、日期、日流量；
●瞬時流量的任意設置和自動調控；
●當注水幹壓低于注水井注水啓動壓力時自動關閉閥門，高于設定壓力時自動恢複注水；
●儲存2年時間的日流量數據；
●信号外輸（脈沖信号、電流信号、RS-485通訊接口）；
●流量的截止、調節和開度指示（開、閉閥）；
●内置電源和外供電源組合，當失去外供電源時，其流量測量功能照常工作；
●可拆卸式結構，方便檢修和周檢；
●儀表誤差采用分段線形插補修正，修正精度高。
●瞬時流量的任意設置和自動調控；
●當注水幹壓低于注水井注水啓動壓力時自動關閉閥門，高于設定壓力時自動恢複注水；
●儲存2年時間的日流量數據；
●信号外輸（脈沖信号、電流信号、RS-485通訊接口）；
●流量的截止、調節和開度指示（開、閉閥）；
●内置電源和外供電源組合，當失去外供電源時，其流量測量功能照常工作；
●可拆卸式結構，方便檢修和周檢；
●儀表誤差采用分段線形插補修正，修正精度高。
技術參數
/ technical parameters
a)公稱口徑：15～100mm
b)公稱壓力：1～45MPa
c)環境溫度：-30～80℃
d)環境相對濕度：≤85%
e)大氣壓：86～106kPa
f)适用介質：水、含油污水、稀油
g)介質溫度：0～90℃
h)壓力損失：＜0.2MPa
i)防護等級：IP 65
供電電源（可選）： (1) 單相AC220±20V 50Hz； (2) DC24V
j)測量準确度等級（可選）：1.0、1.5級、2級
k)全開—關閥運行時間：30s
l)電機功率：50～120W
m)流量測量範圍和控制精度（見表1）
(二)機械差壓式流量測控儀
a)公稱口徑：DN65mm
b)最大工作壓力：25MPa
c)環境溫度：-30～80℃
d)大氣壓：86～106kPa
e)适用介質：水、含油污水、稀油
流量測控等級：額定流量爲5方/日、10方/日、15方/日、20方/日、25方/日、30方/日、35方/日、40方/日、45方/日、50方/日、——100方/日。5方爲一個級差。
b)公稱壓力：1～45MPa
c)環境溫度：-30～80℃
d)環境相對濕度：≤85%
e)大氣壓：86～106kPa
f)适用介質：水、含油污水、稀油
g)介質溫度：0～90℃
h)壓力損失：＜0.2MPa
i)防護等級：IP 65
供電電源（可選）： (1) 單相AC220±20V 50Hz； (2) DC24V
j)測量準确度等級（可選）：1.0、1.5級、2級
k)全開—關閥運行時間：30s
l)電機功率：50～120W
m)流量測量範圍和控制精度（見表1）
(二)機械差壓式流量測控儀
a)公稱口徑：DN65mm
b)最大工作壓力：25MPa
c)環境溫度：-30～80℃
d)大氣壓：86～106kPa
e)适用介質：水、含油污水、稀油
流量測控等級：額定流量爲5方/日、10方/日、15方/日、20方/日、25方/日、30方/日、35方/日、40方/日、45方/日、50方/日、——100方/日。5方爲一個級差。

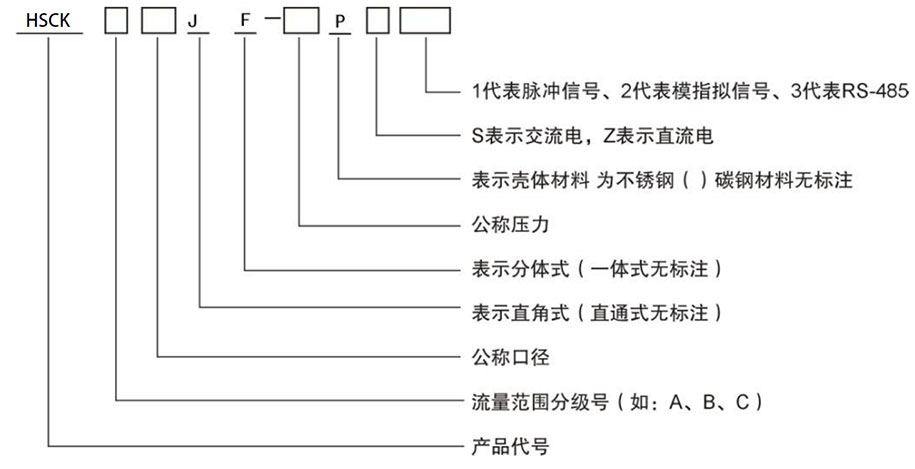

産品選型
/ product selection
