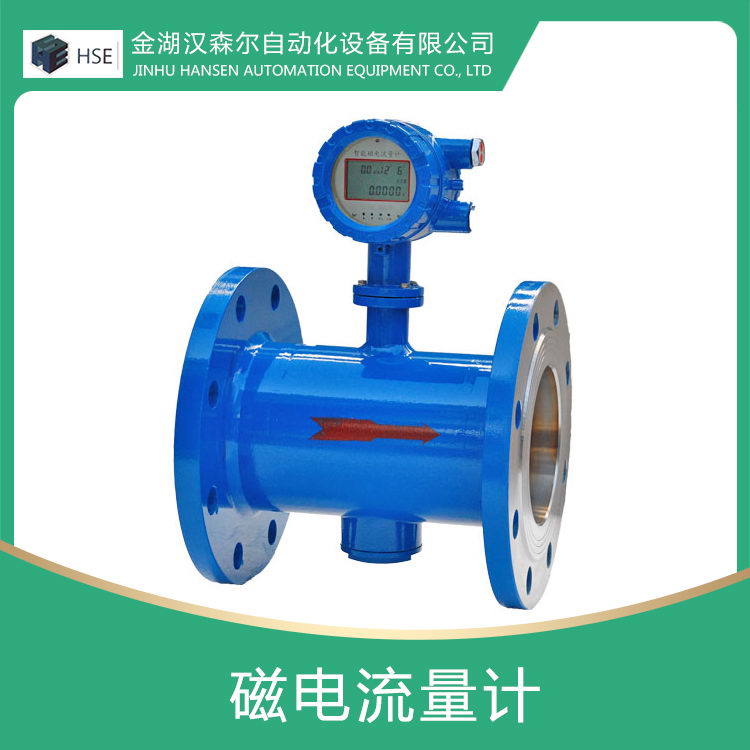

磁電流量計
産品簡介
/ product introduction

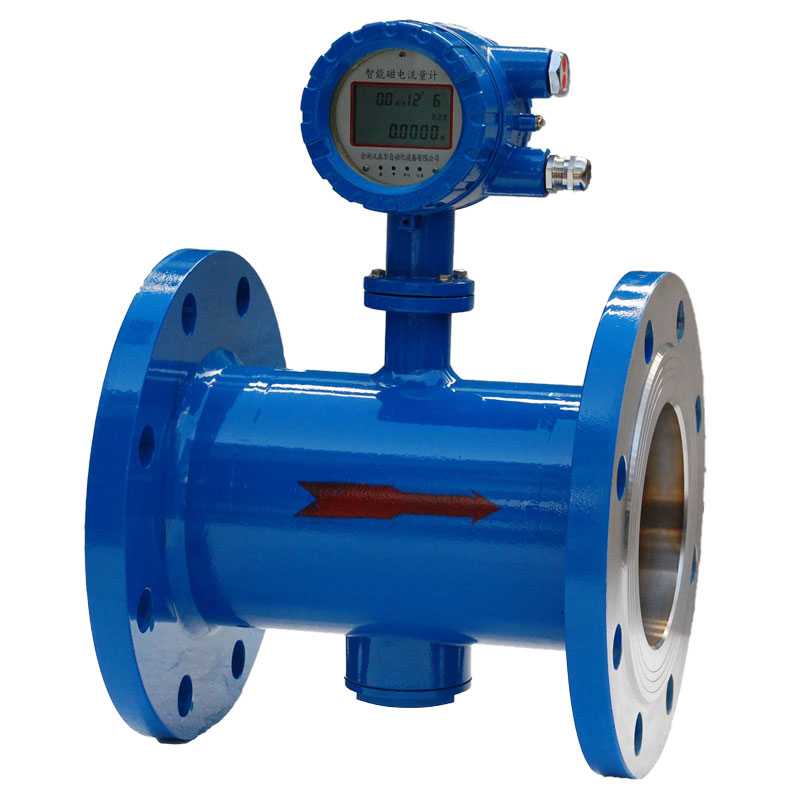

HSLC系列智能磁電流量計是一種速度式流量儀表，是集信号檢測及微電子智能化技術于一體的新型智能流量儀表，流量計由流量傳感器（一次儀表）和智能積算儀（二次儀表）組成。
HSLC系列智能磁電流量計是利用法拉第電磁感應定律的原理，當液體運動時，由管道中旋渦引起液體切割磁場，感應電勢由測量電極檢出，通過前置電路放大、濾波、整形，并送至以CPU爲核心的微處理器，完成數據的采集、放大和處理，實現流體瞬時流量、累積流量的顯示及流量數據與微機系統之間的通訊和控制。
産品特點
/ product characteristic
HSLC系列智能磁電流量計由于磁電技術和智能技術的完美結合使其兼有旋渦流量計和電磁流量計兩種儀表的優點，并大大提高了流量計的抗震性,可靠性及穩定性，可水平、垂直或傾斜任意角度安裝，對上遊直管段要求較低。
流量傳感器（一次表）采用不鏽鋼材料，無襯裏及可動部件，不易堵塞、耐磨、抗腐蝕。
智能積算儀（二次儀表）采用微功耗技術，堿性電池供電，可用于無電源場所使用；更換一次電池可連續使用2年以上。它不僅能顯示日期、總流量和瞬時流量，而且能存儲2000個以上的日流量數據以備查詢。内部的單片機設有六段線性流量誤差修正功能，使計量精度得到保證。小流量信号切除功能，用戶可設置下限頻率，從而切除幹擾性小流量信号。信号輸出種類齊全，脈沖信号輸出（1000－10000個/m3）、4－20mA信号輸出、RS485信号輸出（可提供配套的通訊協議及軟件），爲計算機自動化管理提供方便。
技術參數
/ technical parameters|
參數 |
性能指标 |
||
|
水平式 |
角式 |
||
|
公稱通徑 |
DN20～DN300 大于DN300特殊訂貨 |
DN25～DN80 |
|
|
工作壓力 |
1.0MPa～42MPa |
||
|
量程比 |
常規流量上、下限之比爲20∶1（即詳見“3.2口徑的選擇”中的說明，并可參考“表3-2公稱口徑與量程範圍參考表” ）。 大于20∶1特殊訂貨。 |
||
|
測量精度 |
±1.0%；±1.5%；±2.0% |
||
|
介質電導率 |
≥5μs/cm |
||
|
電源電壓 |
無電源環境内部3V電池供電； 信号輸出時外供5～24V直流電源 |
||
|
輸出信号 |
有源脈沖 |
脈沖信号1000～10000個/m3；信号幅度：低電平0V,高電平4－23V |
|
|
無源脈沖 |
開關信号：導通阻抗≤100Ω，關閉阻抗：＞2MΩ |
||
|
4～20mA |
工作電壓：15～24V；輸出電流4～20mA（負載阻抗：250Ω） |
||
|
RS485 |
RS485 或RS232通訊口 |
||
|
殼體材質 |
不鏽鋼 |
碳鋼 |
|
|
法蘭标準 |
按GB/T9112～9124-2000 |
||
|
防爆等級 |
ExibIIBT4 |
||
|
連接電纜 |
外徑φ6±1mm電纜屏蔽線 |
||

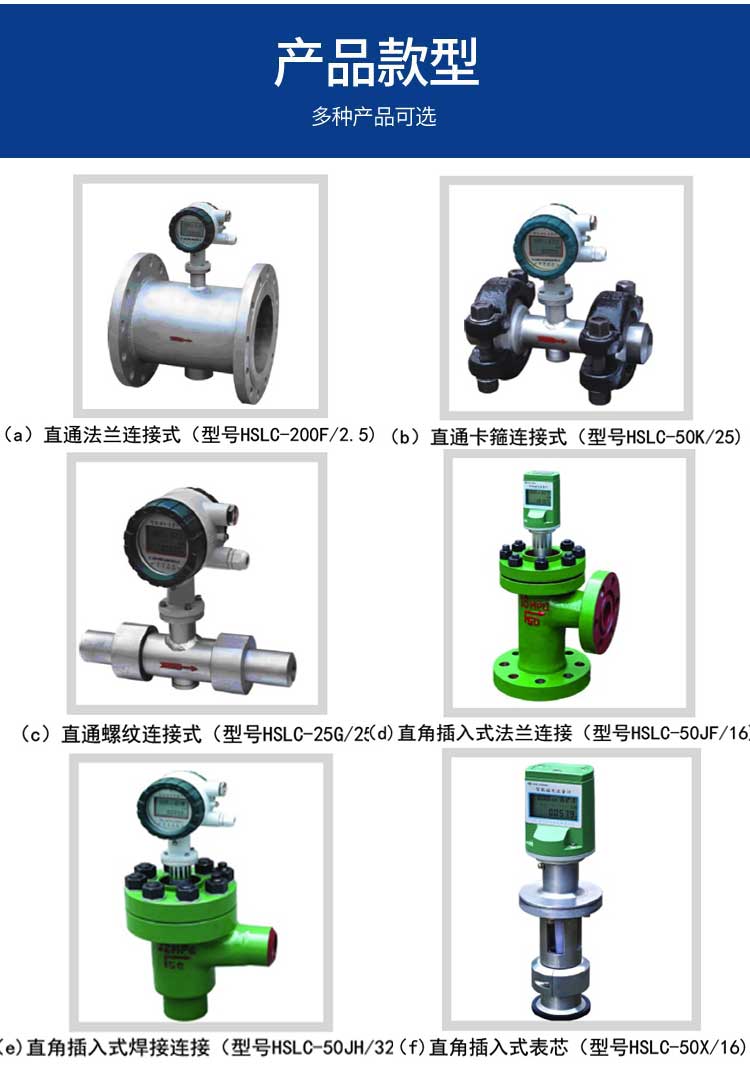

産品選型
/ product selection

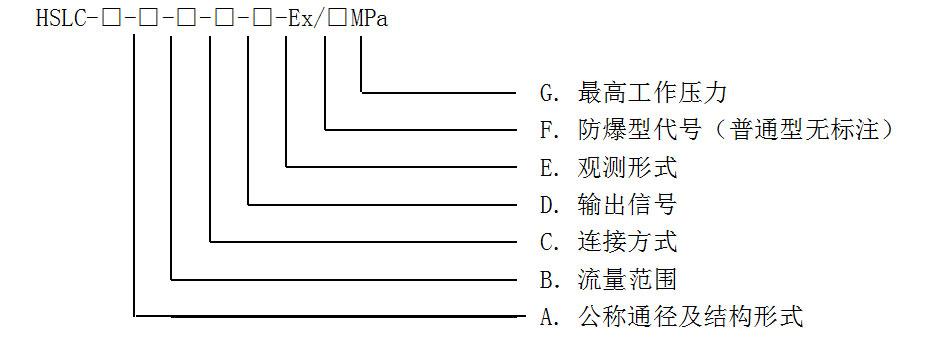

型号含義
A: 公稱通徑及結構形式（DN20-300;J表示直角插入式;水平整體式無标注）
B：流量範圍
C: 連接方式（K:卡箍連接;G:螺紋接頭快裝式;H:焊接式;法蘭連接無标注）
D: 輸出信号:1.有源脈沖信号（三線制）
2.無源脈沖信号（二線制）
3.4-20mA信号（二線制）
4.RS485通訊信号
E: 觀測形式（F:分體式;一體式無标注）
