威力巴流量計

産品概述

/ product introduction
HSLV系列威力巴流量計是一種差壓式、速率平均式傳感器,把傳感器插入管内的流體,通過傳感器在流動的流體中所産生的差壓進行流量測量。
産品特點 技術參數 産品選型
訂購熱線:18915190866

産品簡介

/  product introduction



HSLV系列威力巴流量計是根據ISO396”封閉管道中流體的流量的測量一速度面積法”國際标準而設計制造的專門用于大口徑煤氣、煙道氣、電廠風流量測量的先進儀表。該套流量計是由差壓傳感探頭和計算顯示單元構成。該系統具有測量範圍寬、壓力損失小(壓損僅爲最大差壓的3%,高效節能)、可不斷氣檢修、不易結污、可在線清洗等突出性能。适用于髒污、低壓、低流速大口徑煤氣及空氣等介質的流量測量。

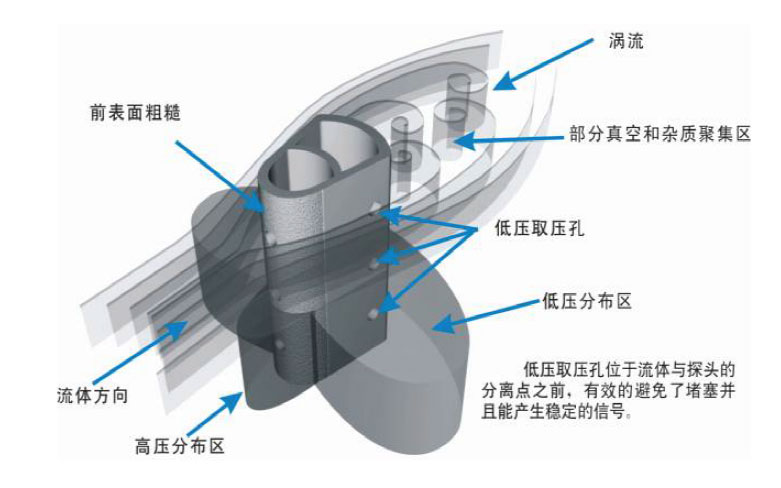

威力巴流量計原理圖
        威力巴流量探頭以其的防堵設計,徹底擺脫了阿牛巴等插入式流量探頭易堵塞的弊端,使均速管流量探頭的防堵水平達到了很高的高度。探頭高壓取壓孔不會被堵探頭的前部形成高壓區,壓力略高于管道靜壓,阻止了顆粒進入。請注意:在探頭的高壓取壓孔處流體的速度是零,沒有物體會進入取壓孔。開機時,流體在管道靜壓作用下,進入彎管,很快形成了壓力平衡的狀态。當壓力平衡狀态形成以後,流體在彎管進口處遇到高壓,繞道而行,不再進入彎管中。威力巴的低壓孔實現本質防堵,一般情況下灰塵、沙子和顆粒在渦街力的作用下,集中在探頭的後部。這就是爲什麽秋天的樹葉總是集中在背風的房子後面的原因。
        其它的探頭由于低壓取壓孔取在探頭尾部真空區,在渦街力的作用下,探頭的低壓取壓孔很快地被渦流帶來的雜質堵死。威力巴的探頭設計,使低壓取壓孔位于探頭側後兩邊,流體分離點和尾迹區的前部。這種設計從本質上防止了堵塞并且能産生一個非常穩定的低壓信号。

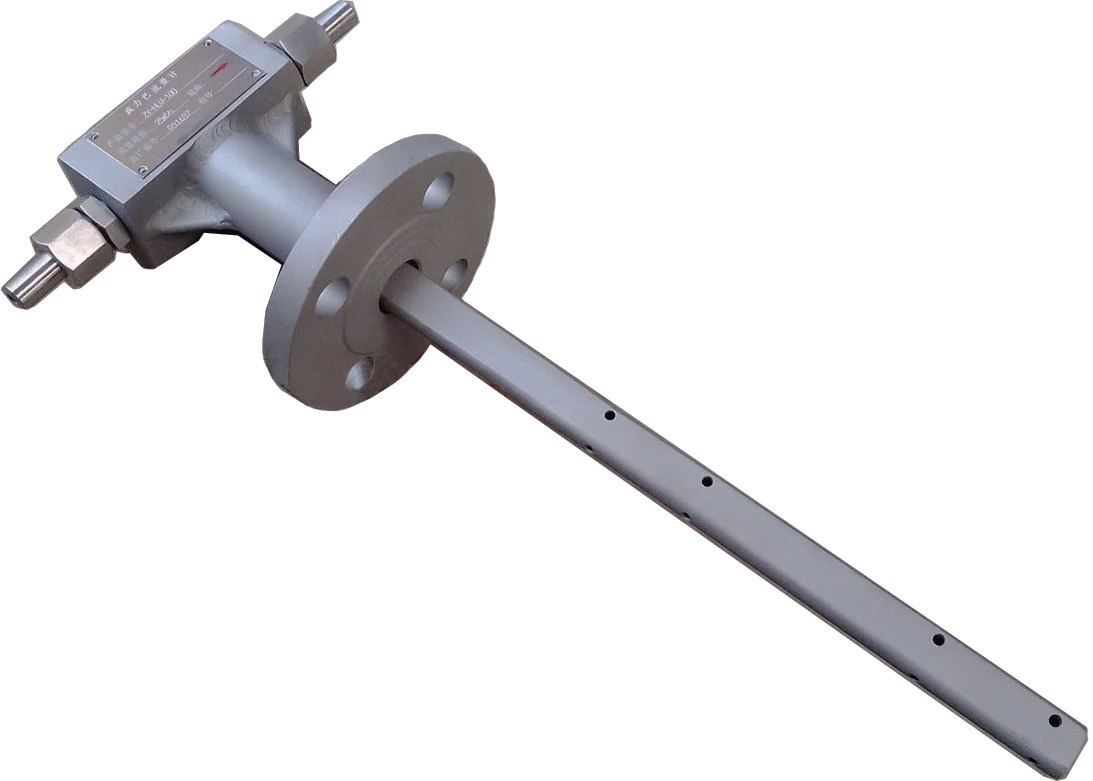

威力巴流量計

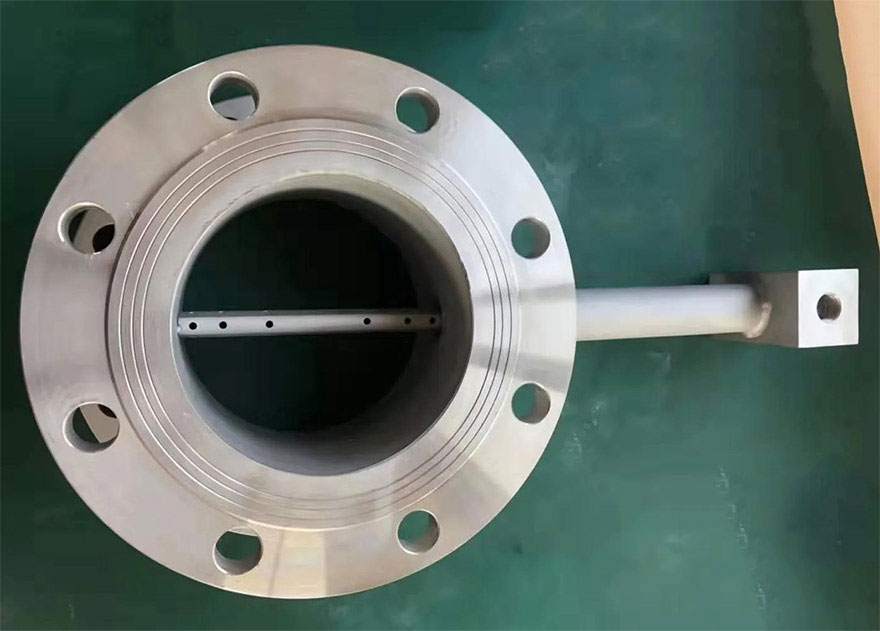

管道式威力巴流量計

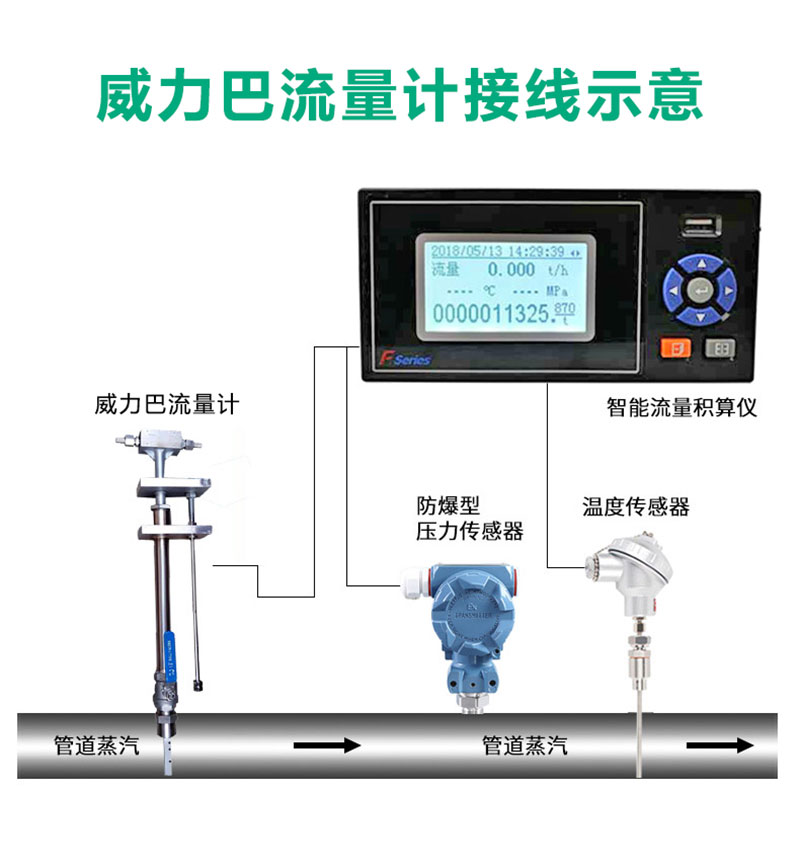

威力巴流量計連接圖


産品特點

/  product characteristic

 ●可測量多種介質,應用範圍廣泛
      ●精度高、量程比大
      ●探頭取壓孔本質防堵
      ●測量信号穩定、波動小管道永久壓損低
      ●獨有高強度的子彈頭形單片雙腔結構
      ●安裝費用低,基本免維護
      ●可以在線安裝和檢修

技術參數

/  technical parameters

應    用

用于大口徑煤氣、煙道氣、電廠風、蒸汽、粘度不大于10MPa.S的液體等介質的測量

測量誤差

±1%R

重複精度

±1%R

環境溫度

-30℃~+80℃

貯藏溫度

室溫

介質溫度

-20℃~+550℃

管徑尺寸

38mm90000mm

工作壓力

040MPa

量程比

大于10:1

量程上限

取決于探頭強度

量程上限

取決于測量最小差壓值

連接方式

法蘭式,螺紋式,在線安裝式

傳感器材質

316L不鏽鋼,其它

管道走向

垂直或水平

接頭

螺紋接頭、高溫焊接接頭,一體化接頭

壓力損失

最大差壓的3%

配件

平衡閥組


産品選型

/  product selection

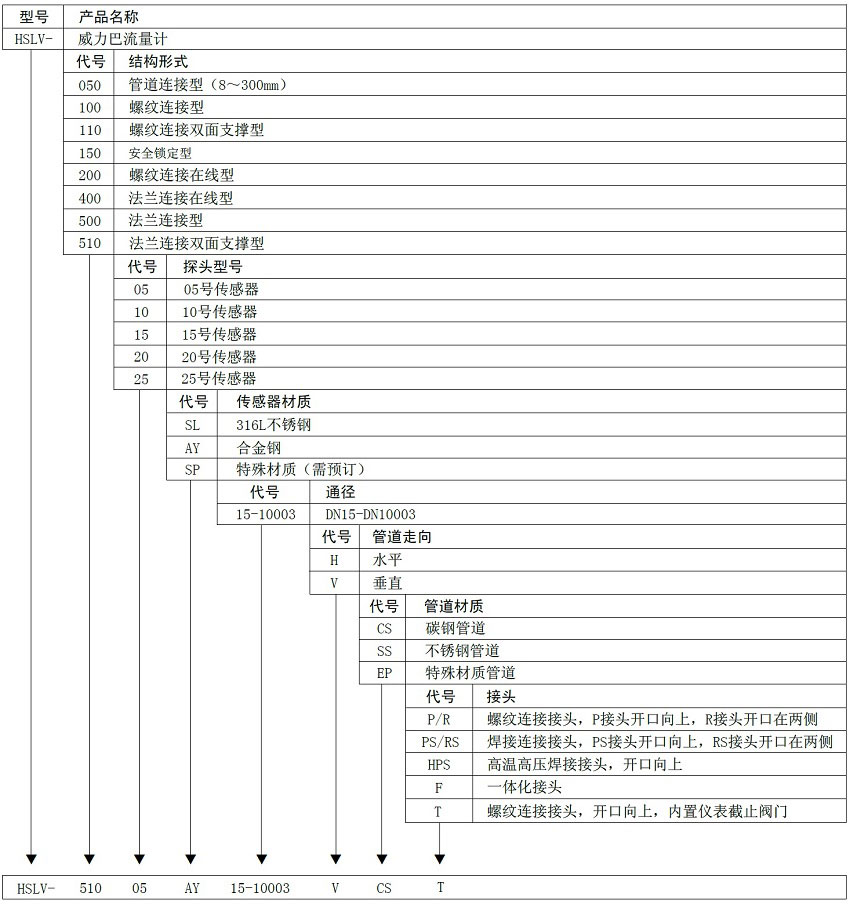

威力巴流量計選型表
