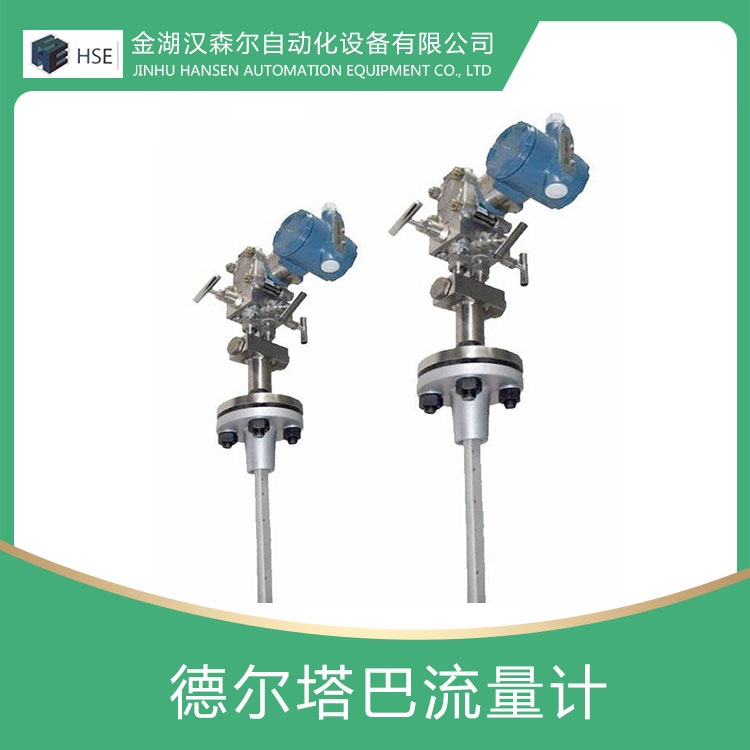

德爾塔巴流量計
産品簡介
/ product introduction

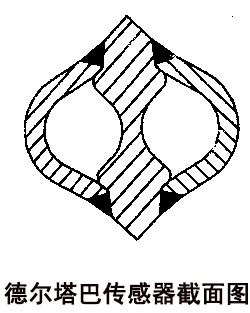

均速管HSDT德爾塔巴流量計采用曲面設計，截面本身是對稱的，曲面分爲三部分（如下圖），迎面部分爲平滑段，使探頭平滑地與介質接觸；第二部分爲加速段，将介質的流速平均加速三倍，通過增加與介質的接觸面，提高迎面段的壓力；第三部分爲高低壓分界尖峰，突然阻力消失，在探頭後面形成低壓區，實際的彩色速譜可以充分反映介質流速的變化。所以說，均速管德爾塔巴流量計探頭的設計滿足了壓損小和差壓大的要求。

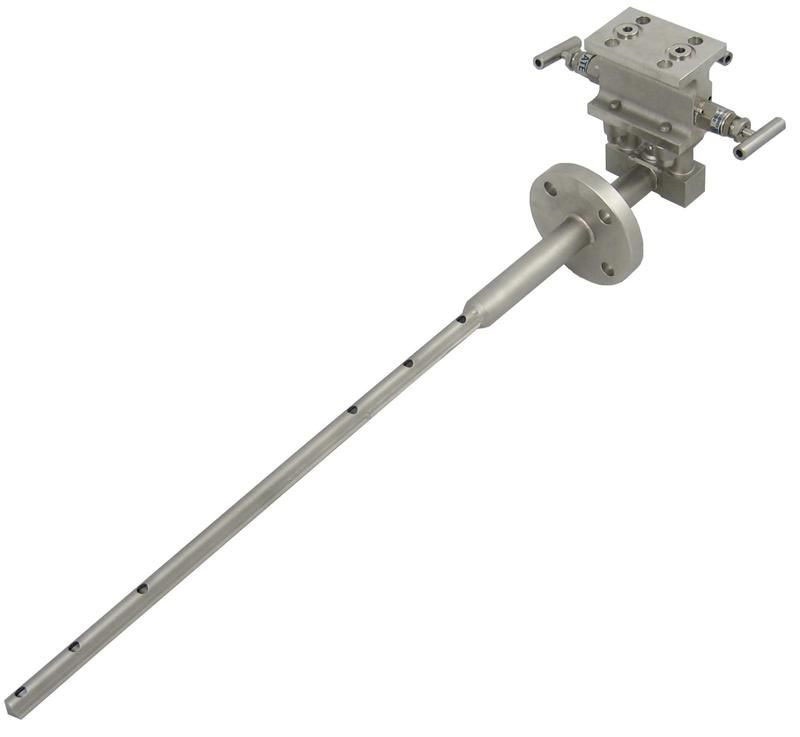

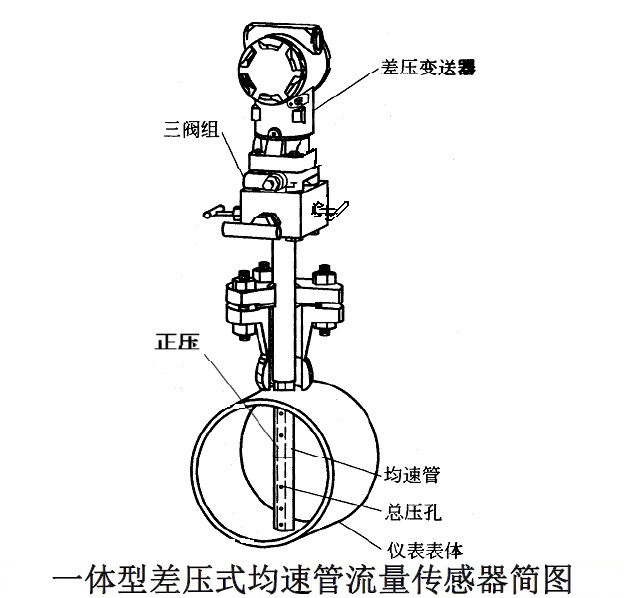

一般管道中的流速分布是不均勻的。如果是充分發展的流體，其速度分布爲指數規律。爲了準确計量，将整個圓截面分成四個單元面積相等的兩個半圓及兩個半環。德爾塔巴流量計的檢測杆是由一根中空的金屬管組成，布置在垂直于流向的工藝管道中，迎流面鑽兩對總壓孔，分别處于各單元面積的中央，它們分别反映了各單元面積的流速大小。由于各總壓孔是相通的，傳至檢測杆中的各點總壓值平均後，由總壓引出管經高壓接頭，送到變送器的正壓室。
産品特點
/ product characteristic|
永久壓損低 |
德爾塔巴流量計的永久壓力損失僅占差壓的2~15%，而一般孔闆的永久損失卻要占差壓的40~80%。随着管徑的增大，德爾塔巴永久壓損可忽略不計，大大節省了動能成本 |
|
測量精度高、穩定性好 |
準确度高，并且長期穩定 |
|
量程比寬 |
量程比寬度達10：1 |
|
适用性廣 |
可用于液體、氣體和蒸汽流量等各種介質流量測量，可雙向測量 |
|
有利于管道布局 |
德爾塔巴流量計不僅适用于圓形管道，也适用于矩形管道。德爾塔巴上下遊直管段的長度要求比孔闆低得多，給管道的布局設計帶來了很大的靈活性，節省了費用 |
|
安裝和維護更加簡便 |
德爾塔巴流量計重量輕，安裝拆禦方便，無需起重工具，可以在被測管道不斷流、不停車的情況下進行安裝或拆卸 |
技術參數
/ technical parameters2.通用管徑：15mm~15000mm；
3.直管段要求：通常情況下前7D、後3D保證測量精度1.0
4.測量精度：±1.0%：
5.重複精度：±0.1%；
6.适用壓力：0~25Mpa，特殊應用可達40Mpa：
7.适用溫度：-100℃~500℃，特殊應用可達800℃：
8.适用介質：空氣、煤氣、煙氣、自來水、鍋爐給水、含腐溶液、蒸汽等各種氣液介質
9.參照标準：IS03966-197、JB/T5325-1991及GB/T2624-2006
10.連接方式：插入式法蘭連接，插入式螺紋連接、管道式法蘭連接、管道式螺紋連接
